Enderezadora para Tubos

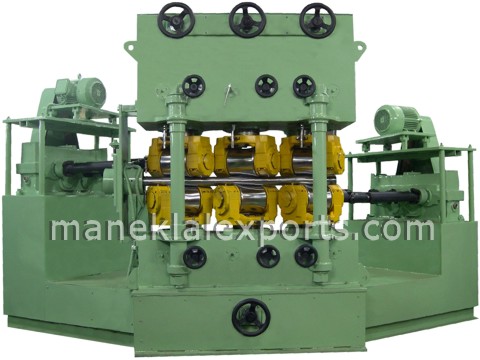

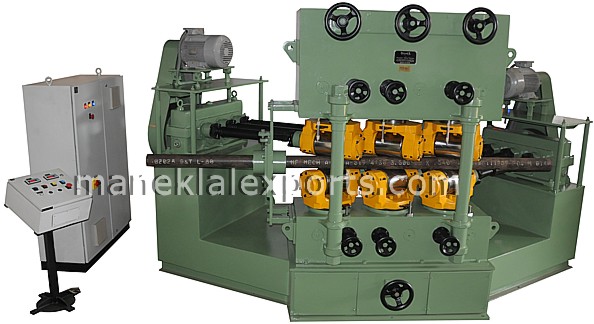

Modelo: SE-33 con 6 Rodillos
Presentaciónes:
- La máquina consta de seis / diez rodillos en parejas.
- Los rodillos se ajuste angularmente al tubo con rapidez y facilidad para asegurar un contacto perfecto con el tubo sobre el máximo perfil del rodillo
- Ajuste muy fácil para diferente tamaños de tubos
- Todos rodillos impulsados por dos motores eléctricos idénticos
- Máquina proporcionada con indicadores para el ajuste vertical y angular de los rodillos
- Máquina disponible con opciones de Velocidad Fija y Velocidad Variable
Para obtener los mejores resultados, las guías de entrada y salida debe estar correctamente diseñados porque los tubos gira a velocidades muy altas y deben estar controladas antes de y después de enderezar

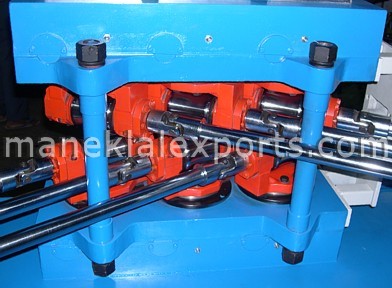

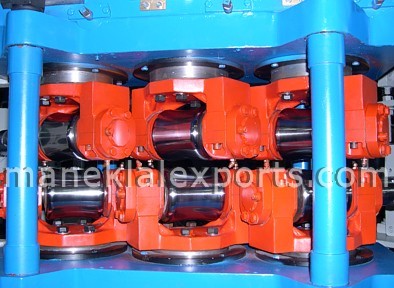

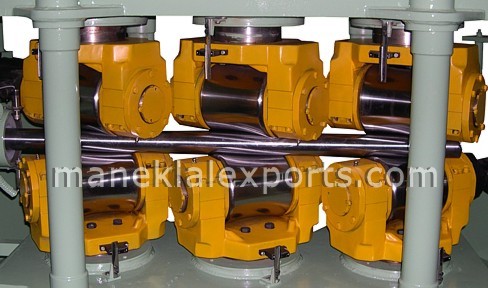

- RODILLOS: Fabricados en acero de liga, Endurecidas, Afiladas en el perfil hiperbólica. Perfil Hiperbólica diseñada para aceptar una gama amplia de diámetros de tubos
- PORTADORES DE RODILLOS: Diseñados para estabilidad máxima de rodillos, también cuando extendidos
- ACCIONAMIENTO PRINCIPAL: Transmisión a los rodillos por dos cajas de engranajes totalmente encerradas, cada con tres o cinco husillos, conectados con uniones universales. Rodillos superiores y inferiores impulsados independientemente. Engranajes espiral fabricados en acero de liga, endurecidas y afiladas. Motores conectados al husillo de las cajas de engranajes por acoplamiento flexible / bandas en ‘V’
- GUÍAS DE ENTRADA Guías de entrada fabricadas de Elastómero proporcionadas para la gama entera.
- GUARDIAS: Guardias transparentes de Perspex proporcionados en frente de los rodillos.

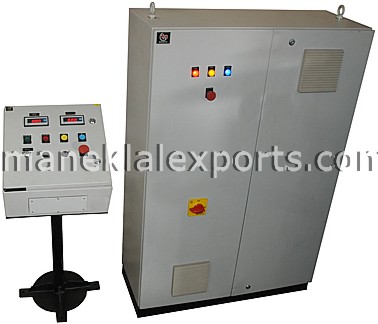

- TABLERO DE CONTROL: Para tener todos controles para trabajar la maquina en un sitio.
|
|

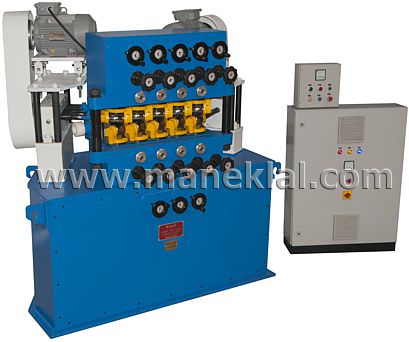

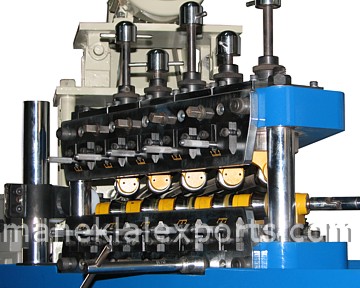

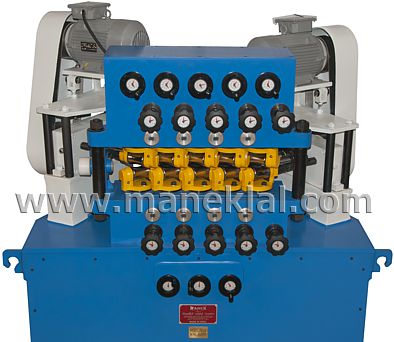

| Modelo: SE-15 con 10 Rodillos y Equipo Opcional: Relojes para Ajusto hacia arriba y hacia abajo | |
|---|---|
Especificaciones:
| Modelo | SE-10 | SE-15 | SE-20 | SE-25 | SE-31 | SE-32 | SE-33 | SE-36 | SE-40 |
|---|---|---|---|---|---|---|---|---|---|
| Capacidad Normal (Diámetro exterior del Tubo) (mm): | 1.5 - 8 | 3 - 13 | 4.5 - 16 | 6 - 25 | 8 - 40 | 13 - 65 | 20 - 100 | 25 - 125 | 30 - 150 |
| Espesor máximo del tubo (mm): | 1.5 | 2.5 | 2.5 | 3.2 | 4.5 | 6 | 8 | 8.5 | 9.5 |
| Numero de Rodillos: | 6 o 10 | 6 o 10 | 6 o 10 | 6 o 10 | 6 o 10 | 6 o 10 | 6 o 10 | 6 o 10 | 6 o 10 |
| Enderezado con maquina de 6 rodillos: | 1:1000 o mejor | 1:1000 o mejor | 1:1000 o mejor | 1:1000 o mejor | 1:1000 o mejor | 1:1000 o mejor | 1:1000 o mejor | 1:1000 o mejor | 1:1000 o mejor |
| Enderezado con maquina de 10 rodillos: | 1:3000 | 1:3000 | 1:3000 | 1:3000 | 1:3000 | 1:3000 | 1:3000 | 1:3000 | 1:3000 |
| Diámetro máximo admitido (mm): | 8 | 13 | 20 | 32 | 45 | 75 | 115 | 140 | 165 |
| Espesor máximo con tubo de Diámetro máximo (mm): | 1.5 | 2.5 | 2 | 2.5 | 3.5 | 4.5 | 6.5 | 6.5 | 7 |
| Velocidad de Trabajo con Maquina de Velocidad Fija (m/min): | 18 | 36 | 36 | 30 | 30 | 30 | 30 | 30 | 30 |
| Velocidad de Trabajo con Maquina de Velocidad Variable (m/min): | 0 - 18 | 0 - 36 | 0 - 36 | 0 - 30 | 0 - 30 | 0 - 30 | 0 - 30 | 0 - 30 | 0 - 30 |
Nota: Capacidades mencionadas arriba basada sobre material con resistencia a punto cedente no sobrepasando 32 kg/mm2 y para consejo general
Ofrecemos maquinas con capacidades mayores contra necesidad especifica
|
|

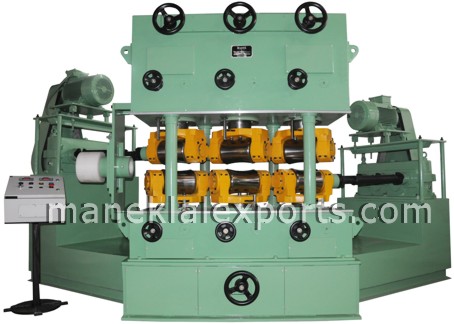

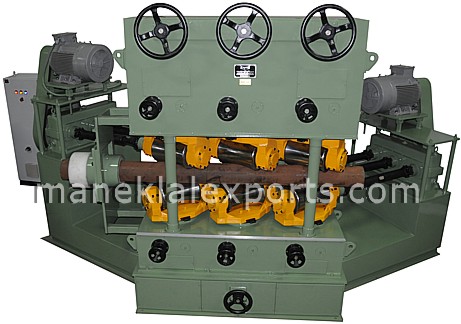

| Modelo: SE-36 con 6 Rodillos | Modelo: SE-40 con 6 Rodillos |
|---|---|
|
|

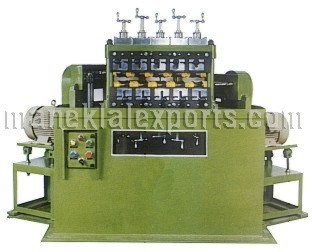

| Modelo: SE-15 con 10 Rodillos | |
VIDEO DE LA ENDEREZADORA DE TUBOS: SE-15 con Relojes Opcionales
VIDEO DE LA ENDEREZADORA DE TUBOS: SE-40
VIDEO DE LA ENDEREZADORA DE TUBOS: SE-36
VIDEO DE LA ENDEREZADORA DE TUBOS: SE-33
VIDEO DE LA ENDEREZADORA DE TUBOS: SE-35
VIDEO DE LA ENDEREZADORA DE TUBOS: SE-15

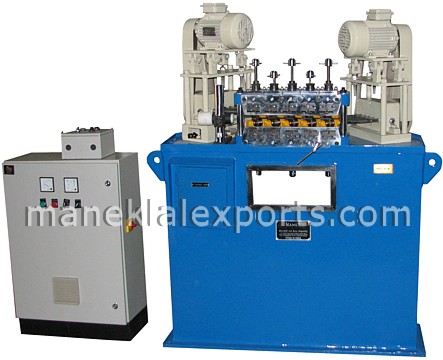

VIDEO DE LA ENDEREZADORA DE TUBOS: SE-10

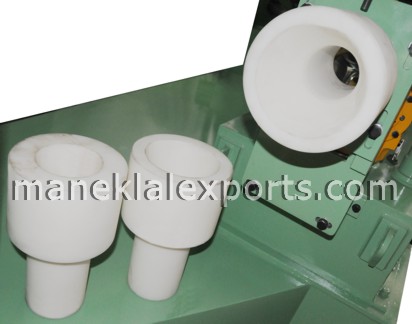

Guías de Entrada suministradas con las maquinas Enderezadoras de Tubo
|
|
|
|
|

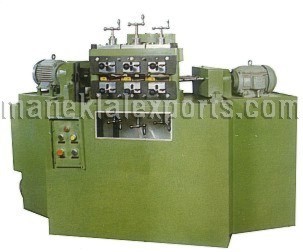

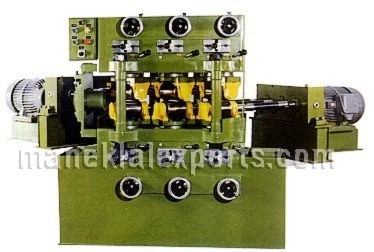

| Modelo: SE-15 con 10 Rodillos | Modelo: SE-20 con 6 Rodillos | Modelo: SE-30 con 6 Rodillos |
|---|

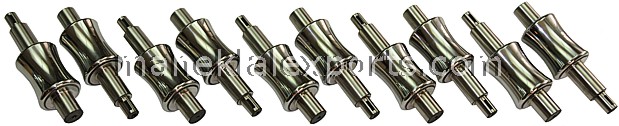

JUEGO DE RODILLOS PARA ENDEREZAR:
Suministramos Rodillos de Perfil Hiperbólico para Enderezar por máquinas de cualquier Marca
