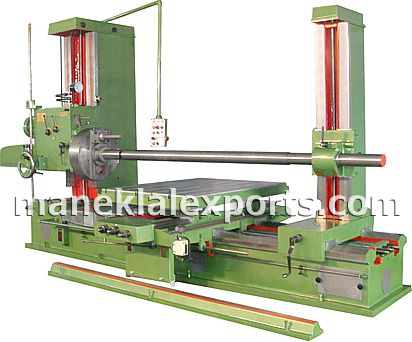

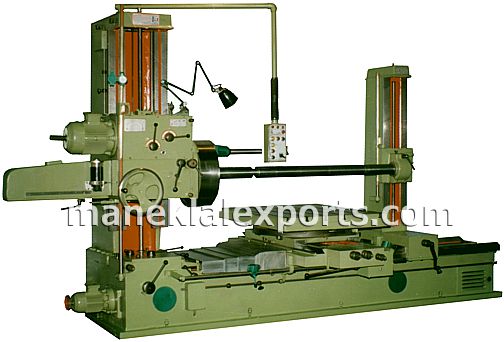

Carrera de la mesa longitudinal y transversal, Carrera vertical del cabezal y Soportes para taladrar con movimientos rápidos y avances manuales
Según la carta de ensayo de Dr. Schlesinger’s la precisión de la maquina es 'Grade 1'
Provisión especial para alinear la mesa giratoria perfectamente a ángulo recto
Facilidad de garra de seguridad para desembragar mecanismo de cepillar, mecanismo de cursor transversal, movimiento de la mesa circular y movimiento longitudinal del husillo
Guía proveído para soportar el husillo y controlar vibración
Ajusto de la altura del cabezal de taladrar a mano con una rueda colocada al extremo del motor de caja de engranajes de avance
Para engrane seguro de la velocidad y el avance una palanca operada a mano esta fijado al motor de cabezal y la caja de engranajes de avance respectivamente
Control centralizada para facilidad en operación
Especificaciones (en mm):
Modelo:
HBM-65
HBM-80
HBM-100
HBM-110
HBM-125
HBM-150
Diámetro del husllo
65
80
100
110
125
150
Ahusado Morse:
MT-4
MT-5
MT-6
MT-6
MT-6
MT-6
Movimiento máx. longitudinal del husillo:
410
510
510
510
600
800
Numero de velocidades del husillo (RPM):
9
9
9
9
9
9
Limites de velocidades del husillo (RPM):
20
- 300
15
- 300
15
- 300
15
- 250
15
- 250
15
- 250
Avances longitudinales del husillo (nos.):
9
9
9
9
9
9
Alto del eje de husillo de la mesa (máx. / min.):
800
/ 20
925 /
25
1000 / 35
1100 / 35
1250
/ 35
1500
/ 50
Dimensiones de la mesa rotativa:
880 x 1050
900 x 1105
1030 x 1375
1100 x 1450
1225 x 1675
2000 x 1500
Diámetro del cabezal de refrentar:
450
505
555
600
650
700
Traverso longitudinal de la mesa:
1500
1625
1775
1925
2050
2225
Movimiento transversal de la mesa (máx.):
910
1000
1100
1300
1550
2000
Máx. distancia entre 'Stay Bearing' y cabezal de refrentar:
2150
2400
2690
2800
2950
3400
Avance lateral longitudinal de la mesa (Inclusive un Rápido):
10
10
10
10
15
15
Avance trasversal de la mesa (Inclusive un Rápido):
10
10
10
10
15
15
Avance del cabezal vertical (Inclusive un Rápido):
4
4
4
4
15
15
Avance automático de la mesa rotativa (Inclusive un Rápido):
10
10
10
10
15
15
Motores Eléctricos (HP):
3
& 2
5
& 2
7.5
& 2
10
& 3
12.5
& 5
15
& 3
Peso Neto (Kilos)*:
7500
8500
9800
11000
16500
20000
Dimensiones de la maquina (m):
4.7 x 2.0 x 2.8
5.0 x 2.1 x 2.9
5.3 x 2.2 x 3.0
Volumen del Embarque (m3
):
26.50
30.50
35.00
Nota: Las Máquinas están embarcadas sin embalaje en un condenador abierto
Equipo Estándar:
Motores Eléctricos (HP):
Tablero de control
Tablero de control del colgante
Cabezal de refrentar con poste porta-herramienta
2 Bombas de Lubricación
5 Interruptores limitadores
Una cubierta telescópica de acero
Una barra taladradora para mandrinar
Una guía de control de vibración en el eje
Lectura con escalas y vernier para eje X-Y-Z y manivelas
Equipo Opcional:
Accesorio para roscar

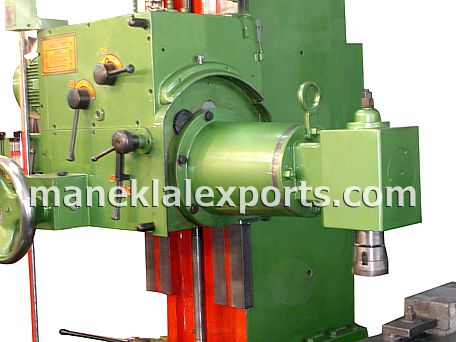

Accesorio para fresar

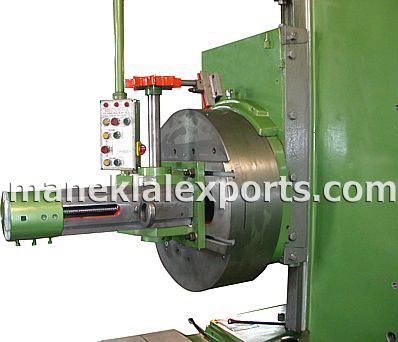

Accesorio para perforar cónico
Bomba electrica para enfriamiento
Centro giratorio para soporte de mandrinado con chuck de 3 mordazas de 6"
